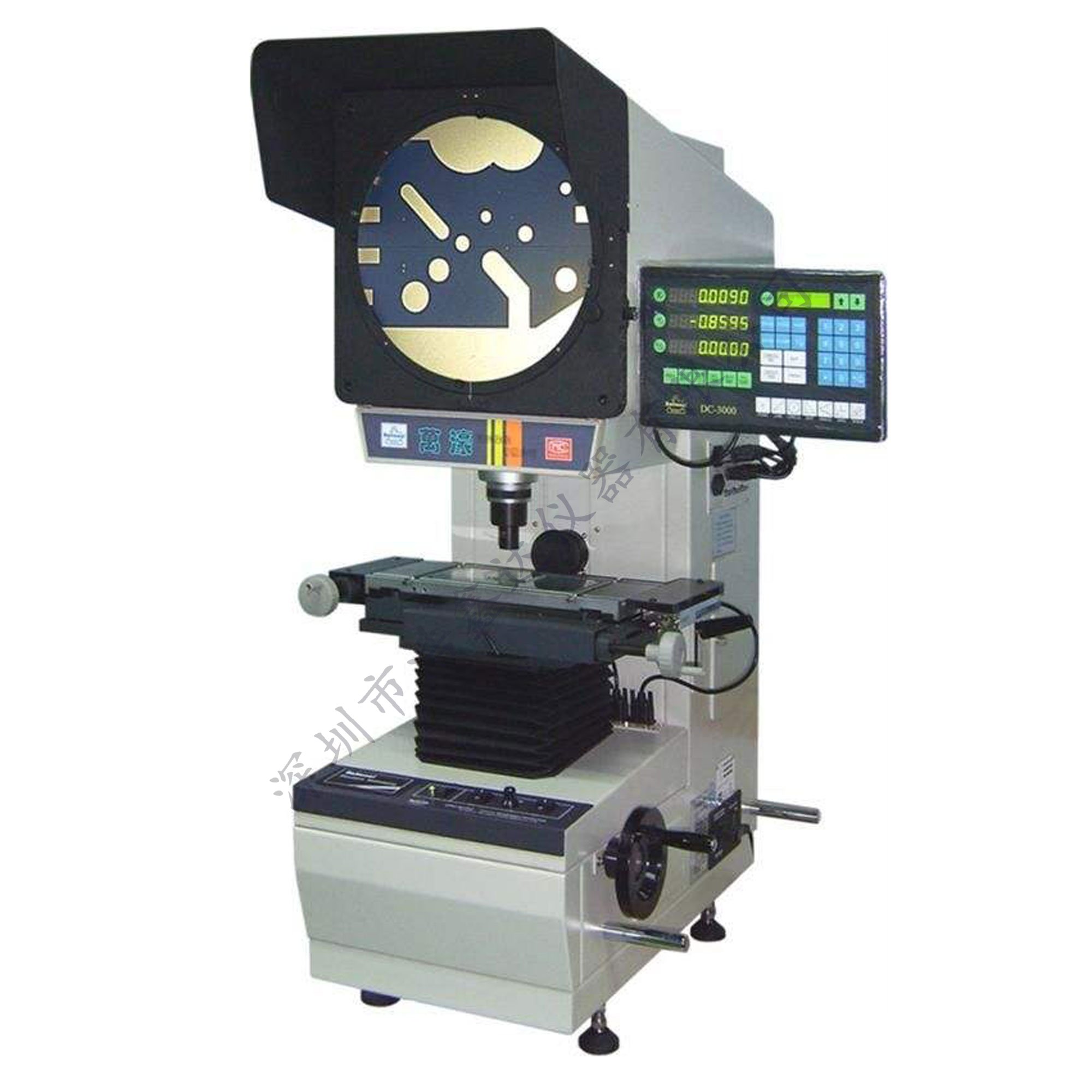

型號
|
反像型
正像型 |
CPJ-3015A
CPJ-3015AZ |
CPJ-3020A
CPJ-3020AZ |
CPJ-3025A
CPJ-3025AZ |
CPJ-3030A
CPJ-3030AZ |
CPJ-3040A
CPJ-3040AZ |
|
X軸坐標行程 (mm)
|
150
|
200
|
250
|
300
|
400
|
|
|
Y軸坐標行程 (mm)
|
100
|
100
|
150
|
200
|
300
|
|
|
金屬臺面尺寸 (mm)
|
354×228
|
404×228
|
450×280
|
500×330
|
450×350
|
|
|
玻璃臺面尺寸 (mm)
|
210×160
|
260×160
|
306×196
|
350×250
|
606×466
|
|
|
X、Y軸坐標分辨力 (μm)
|
0.5
|
0.5
|
0.5
|
0.5
|
0.5
|
|
|
示值誤差(μm)
|
E1XY=(2.5+L/100)
|
|||||
|
Z軸坐標行程 (mm)
|
100 (調焦)
|
100 (調焦)
|
100 (調焦)
|
100 (調焦)
|
100 (調焦)
|
|
|
儀器重量
|
160
|
160
|
180
|
250
|
250
|
|
|
儀器尺寸 (mm)
|
780×780×1100
|
810×780×1120
|
810×780×1120
|
900×780×1020
|
1040×780×1120
|
|
|
投影屏
|
尺寸 (mm)
|
Ф 312，使用范圍>Ф300（刻有米字線）
|
||||
|
旋轉范圍
|
0~360°
|
|||||
|
旋轉分辨力
|
1' or 0.01°
|
|||||
|
物鏡
|
放大倍數
|
10× (選)
|
20× (選)
|
50× (選)
|
100× (選)
|
|
|
物方視場 (mm)
|
Ф30
|
Ф15
|
Ф6
|
Ф3
|
||
|
工作距離 (mm)
|
77.7
|
44.3
|
38.4
|
25.3
|
||
|
測量最大高度
|
90
|
90
|
90
|
90
|
||
|
儀器電源: AC 100-240V 50/60Hz，總功率: 400W
|
||||||
